inch ( " ) ：
Inch ("") là đơn vị đặc điểm kỹ thuật phổ biến trong hệ thống của Mỹ, được sử dụng cho ống thép, van, mặt bích, khuỷu tay, máy bơm, chữ T, v.v. Ví dụ: thông số kỹ thuật có thể là 3".
Thuật ngữ "inch" (viết tắt là "in.") ban đầu có nghĩa là "ngón tay cái" trong tiếng Hà Lan, với 1 inch là chiều dài của một khớp ngón tay cái. Tất nhiên, chiều dài ngón tay cái của mỗi người một cách tự nhiên sẽ khác nhau. Vào thế kỷ 14, vua Edward II của Anh đã thiết lập “tiêu chuẩn pháp lý”. Nó được định nghĩa là chiều dài của ba hạt lúa mạch lớn nhất tính từ giữa bông lúa mạch, được đặt từ đầu đến cuối.
Nói chung, 1" = 2,54 cm = 25,4 mm.
DN:
DN là đơn vị đặc điểm kỹ thuật phổ biến trong hệ thống của Trung Quốc và Châu Âu, được sử dụng tương tự để chỉ định các thông số kỹ thuật của đường ống, van, mặt bích, phụ kiện đường ống và máy bơm, chẳng hạn như DN300.
DN đề cập đến đường kính danh nghĩa của ống (còn được gọi là lỗ khoan danh nghĩa). Điều quan trọng cần lưu ý là đây không phải là đường kính ngoài hay đường kính trong mà là giá trị trung bình giữa hai đường kính này, được gọi là đường kính trong trung bình.
Φ:
Φ là một ký hiệu phổ quát biểu thị kích thước đường kính ngoài của ống, khuỷu, thép tròn và các vật liệu khác, cũng có thể được gọi là đường kính. Ví dụ: Φ609,6 mm dùng để chỉ đường kính ngoài là 609,6 mm. Ký hiệu này thường được sử dụng trong các ứng dụng van, đặc biệt đối với các kết nối kẹp.
Sự kết nối giữa ba
Đầu tiên, " và DN có ý nghĩa gần như giống nhau, về cơ bản cả hai đều đại diện cho lỗ khoan danh nghĩa, biểu thị kích thước của thông số kỹ thuật. Φ dùng để kết hợp cả hai.
Ví dụ: Nếu một ống thép được chỉ định là DN250, thì ống tương tự sẽ được dán nhãn 10 inch tính bằng inch. Có mối liên hệ nào giữa chúng không?
Câu trả lời là có. Nói chung, bạn có thể chuyển đổi kích thước nguyên inch thành DN bằng cách nhân với 25. Ví dụ:
1" × 25 = DN25 2" × 25 = DN50 4" × 25 = DN100

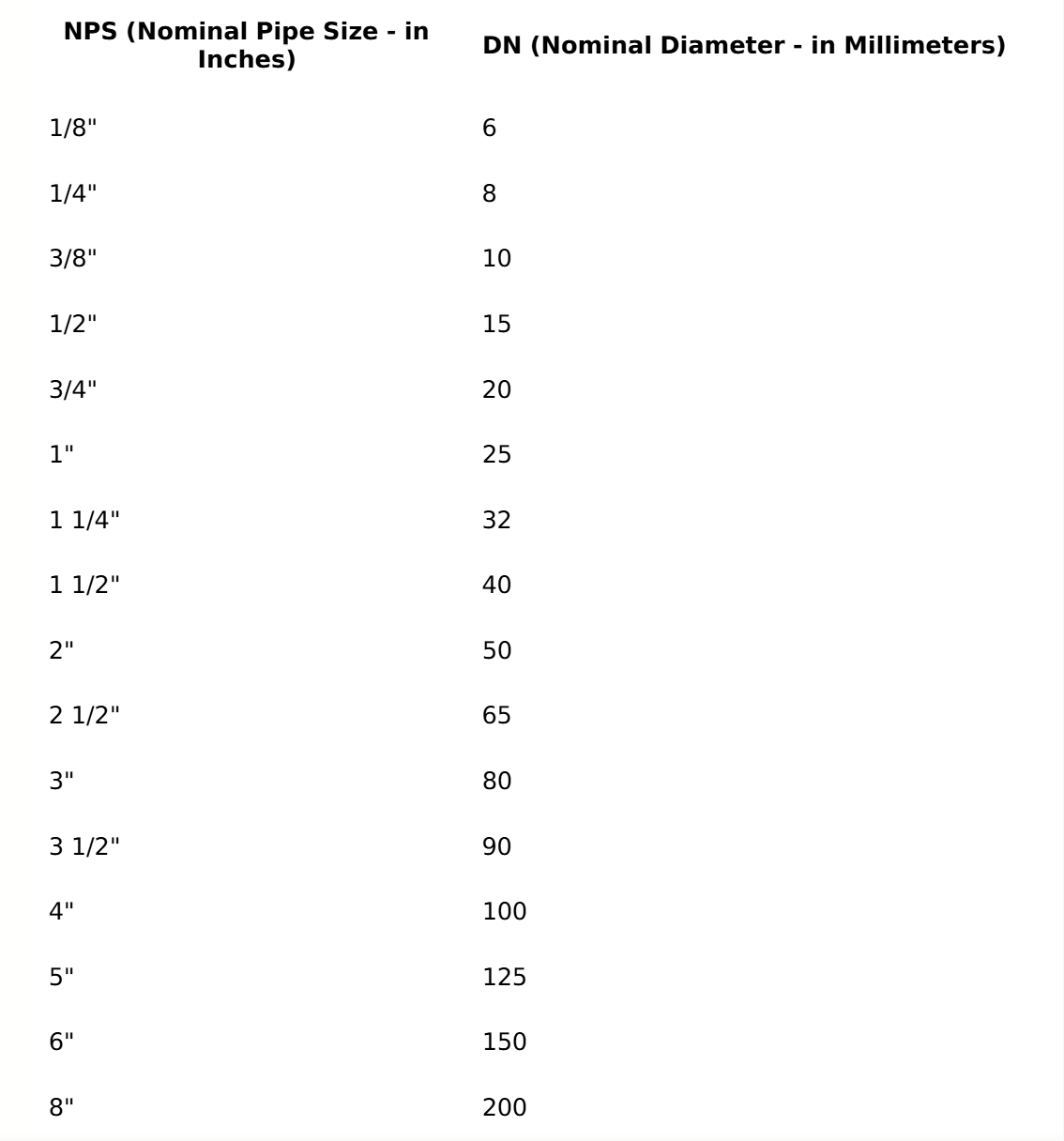

Tuy nhiên, vẫn có những ngoại lệ. Ví dụ: 3" × 25 = 75, làm tròn thành DN80. Ngoài ra còn có các kích thước inch có phân số hoặc số thập phân như 1/2", 3/4", 1-1/4", 1-1/2", 2-1/2", 3-1/2", những điều này không thể được tính theo cách đó, nhưng các phép tính gần như giống nhau, chúng chủ yếu là các giá trị tiêu chuẩn :
1/2"=DN15
3/4"=DN20
1-1/4"=DN32
1-1/2"=DN40
2-1/2"=DN65
