Lưu lượng kế xoáy được thiết kế và sản xuất dựa trên lý thuyết đường xoáy Karman, chủ yếu được sử dụng để đo lưu lượng của các chất lỏng sạch khác nhau như khí, chất lỏng và hơi nước. Lưu lượng kế dạng xoáy có tổn thất áp suất thấp, phạm vi đo rộng và độ chính xác cao. Khi đo tốc độ dòng thể tích của chất lỏng, chúng hầu như không bị ảnh hưởng bởi những thay đổi về các thông số như mật độ, áp suất, nhiệt độ và độ nhớt của chất lỏng. Không có bộ phận cơ khí chuyển động, chúng mang lại độ tin cậy cao và yêu cầu bảo trì thấp. Ngày nay, lưu lượng kế xoáy của nhiều nhà sản xuất khác nhau có thể tích hợp bù nhiệt độ, cho phép bù nhiệt độ trực tiếp cho các phép đo khí/hơi. Lưu lượng kế xoáy đã trở thành một trong những thiết bị đo lưu lượng phổ biến và được sử dụng rộng rãi trong các ngành công nghiệp chế biến.
Lưu lượng kế dạng xoáy thường đạt được độ chính xác 1% đối với phép đo khí/hơi nước và 0,75% đối với phép đo chất lỏng. Tuy nhiên, nếu lắp đặt không đúng cách, độ chính xác của phép đo có thể bị ảnh hưởng đáng kể.
Hãy thảo luận về việc lắp đặt lưu lượng kế xoáy:
1. Vị trí lắp đặt phải cách xa các đường ống chịu rung động và va đập cơ học.
2. Lưu lượng kế phải được lắp đặt ở vị trí đảm bảo đường ống được lấp đầy hoàn toàn để đạt được phép đo bình thường.

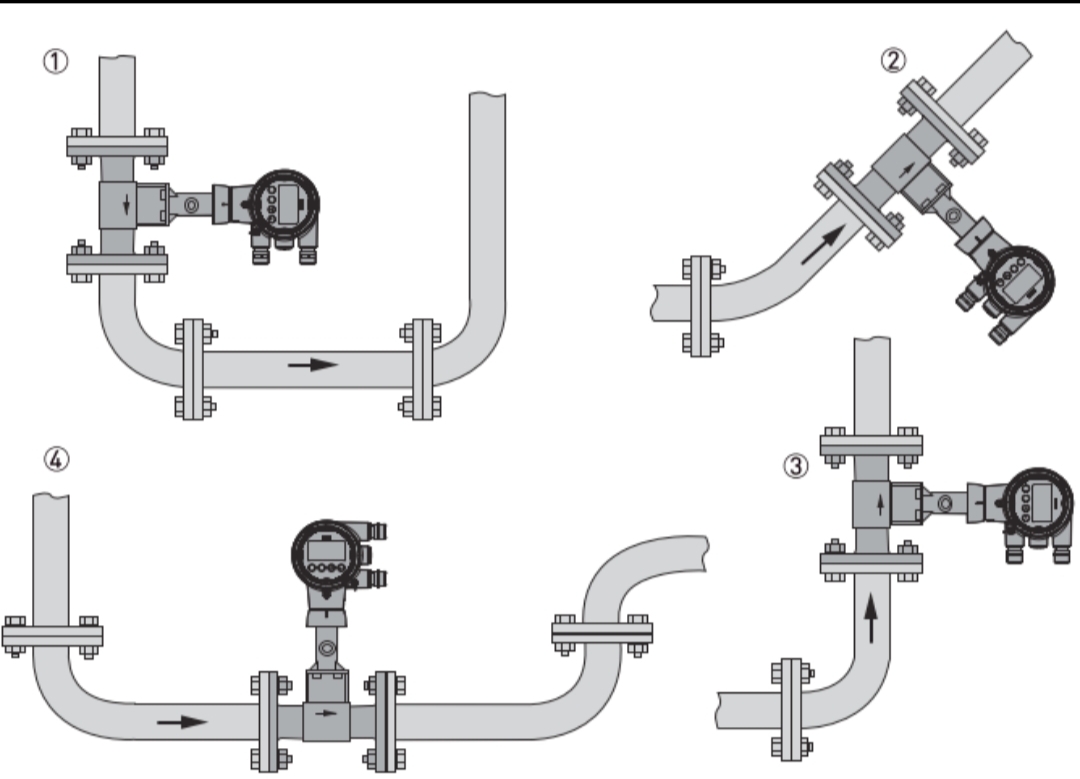

Đối với các ứng dụng chất lỏng, không nên lắp đặt lưu lượng kế ở những điểm cao. Các vị trí lắp đặt sau được khuyến nghị:

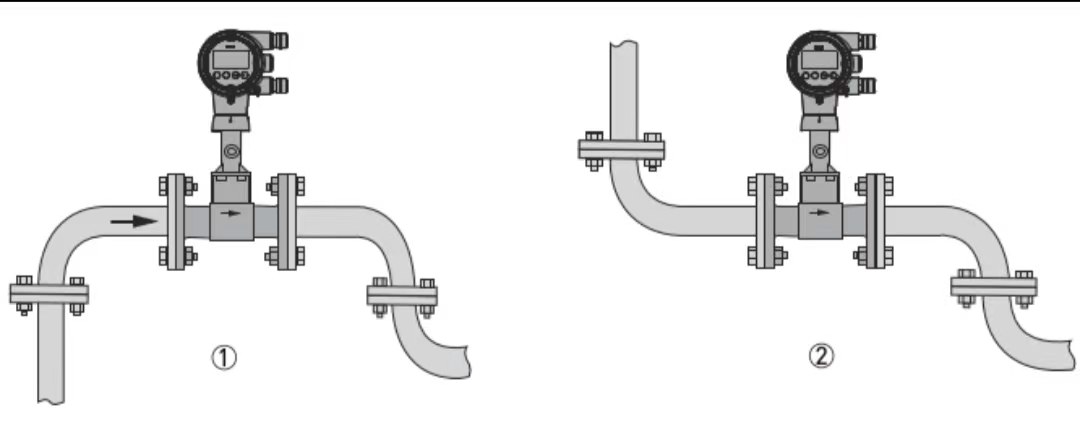

Các vị trí lắp đặt sau đây không được khuyến nghị cho các ứng dụng chất lỏng:
Đối với các ứng dụng khí/hơi nước, đường ống luôn đầy khí. Do đó, lưu lượng kế có thể được lắp đặt theo hướng dòng chảy thẳng đứng đi lên, dòng chảy thẳng đứng hướng xuống hoặc hướng ngang. Tuy nhiên, nó không được cài đặt ở những điểm thấp. Các vị trí lắp đặt được đề xuất là:

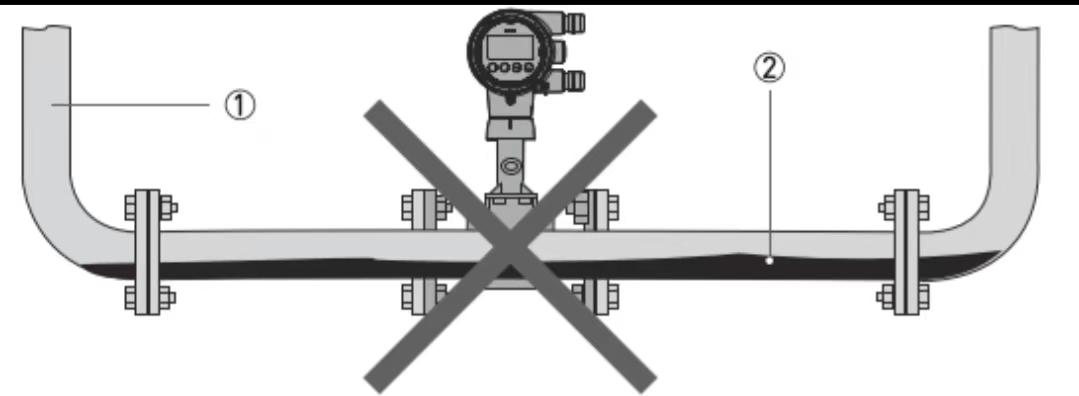

Đối với các ứng dụng khí/hơi nước, các điểm thấp có thể tích tụ chất lỏng và không nên chọn để lắp đặt:

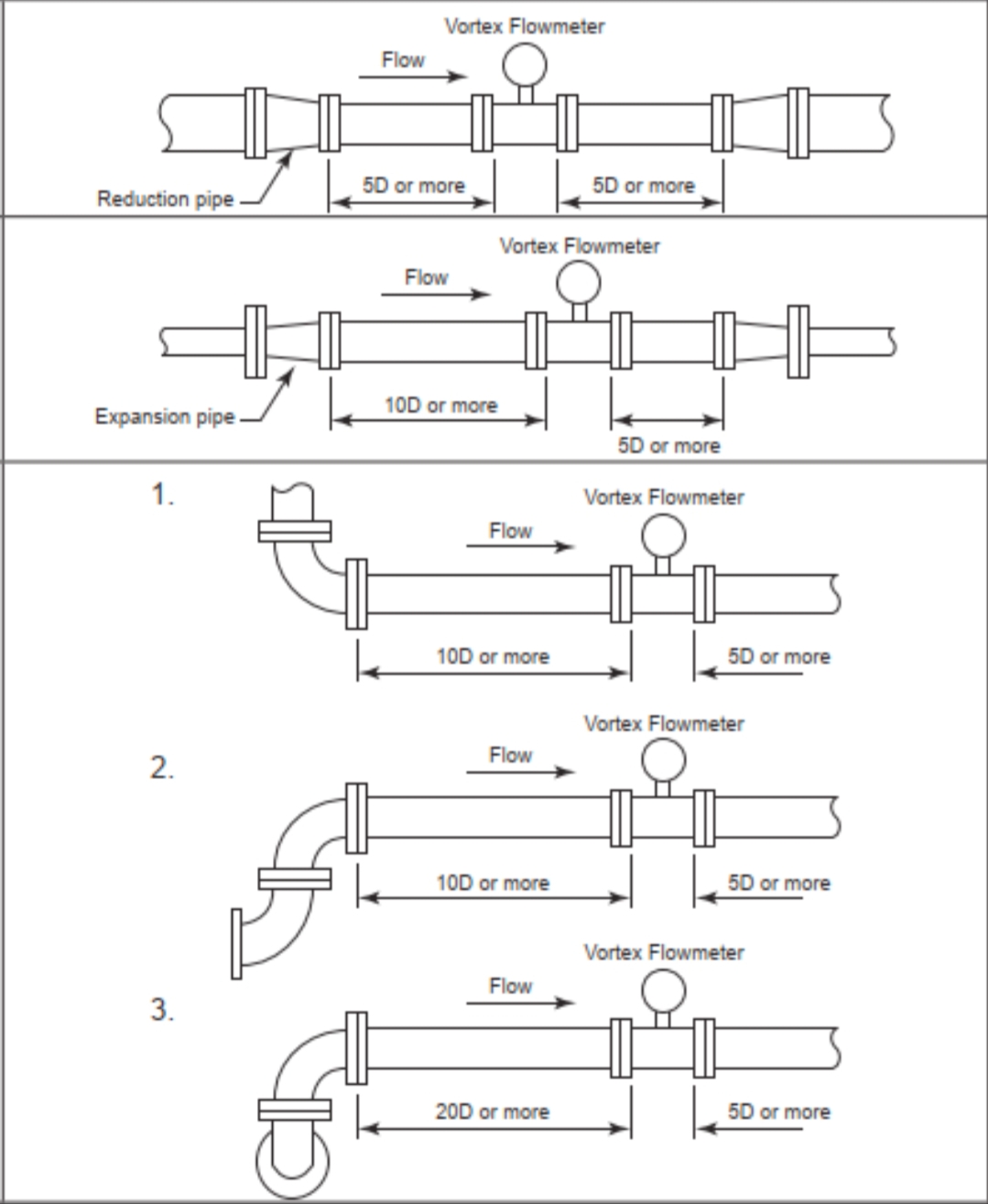

3. Các phần ống thẳng ở thượng nguồn và hạ lưu (nếu cần có dụng cụ đo nhiệt độ và áp suất thì phải lắp đặt ở phía hạ lưu của lưu lượng kế. Các dụng cụ ở hạ lưu cũng phải được đặt bên ngoài phần ống thẳng. Thứ tự bố trí khuyến nghị cho nhiều dụng cụ là: lưu lượng kế, máy phát áp suất, máy phát nhiệt độ). Nói chung, hãy tham khảo các yêu cầu về chiều dài ống thẳng được chỉ định trong mẫu sản phẩm của nhà sản xuất (hoặc hướng dẫn chung về 15D ngược dòng và 5D xuôi dòng theo hướng dẫn sử dụng thiết bị). Thông báo trước cho nhóm kỹ thuật đường ống về các yêu cầu về đường ống thẳng thượng nguồn và hạ lưu đối với lưu lượng kế xoáy. Sau khi chọn nhà sản xuất thiết bị, các yêu cầu lắp đặt phải được xác nhận lại theo thông số kỹ thuật của nhà sản xuất.

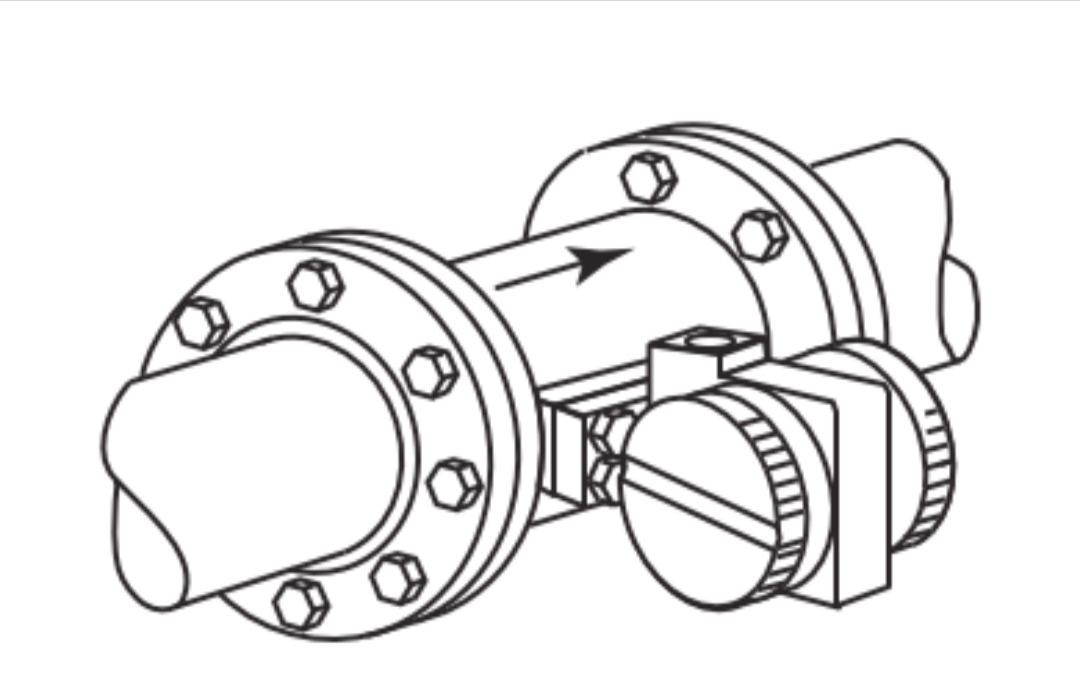

4.Khi đo môi trường có nhiệt độ cao, các nhà sản xuất thường cung cấp lưu lượng kế xoáy loại phân chia. Đối với lưu lượng kế xoáy tích hợp, hướng của máy phát phải được xác định dựa trên nhiệt độ của môi trường. Ví dụ: khi đo hơi nước ở nhiệt độ cao, bộ phát phải được đặt sang một bên hoặc hướng xuống dưới (một số nhà sản xuất không khuyến nghị lắp đặt hướng xuống dưới vì chất lỏng có thể xâm nhập vào đầu bộ phát).
